47 Blue Chief- Cam gear-Breather disk

チーフ専用の特殊な道具を作っていきます。

コネクティングロッドの曲がりなどを計測します。
この車両はオスメスロッド共に大丈夫でした。­­

カムシャフトのエンドプレイ調整。
前回計測した寸法からガスケットの厚みも計算してシムを追加します。
計算したのと実際に組んだ寸法は少しだけ変わります。
適切なクリアランスが出るまで何度もやり直します。
リアのカムシャフトに着くリターンポンプカムギアも一度装着してエンドプレイを確認します。.005 .007に設定しました。

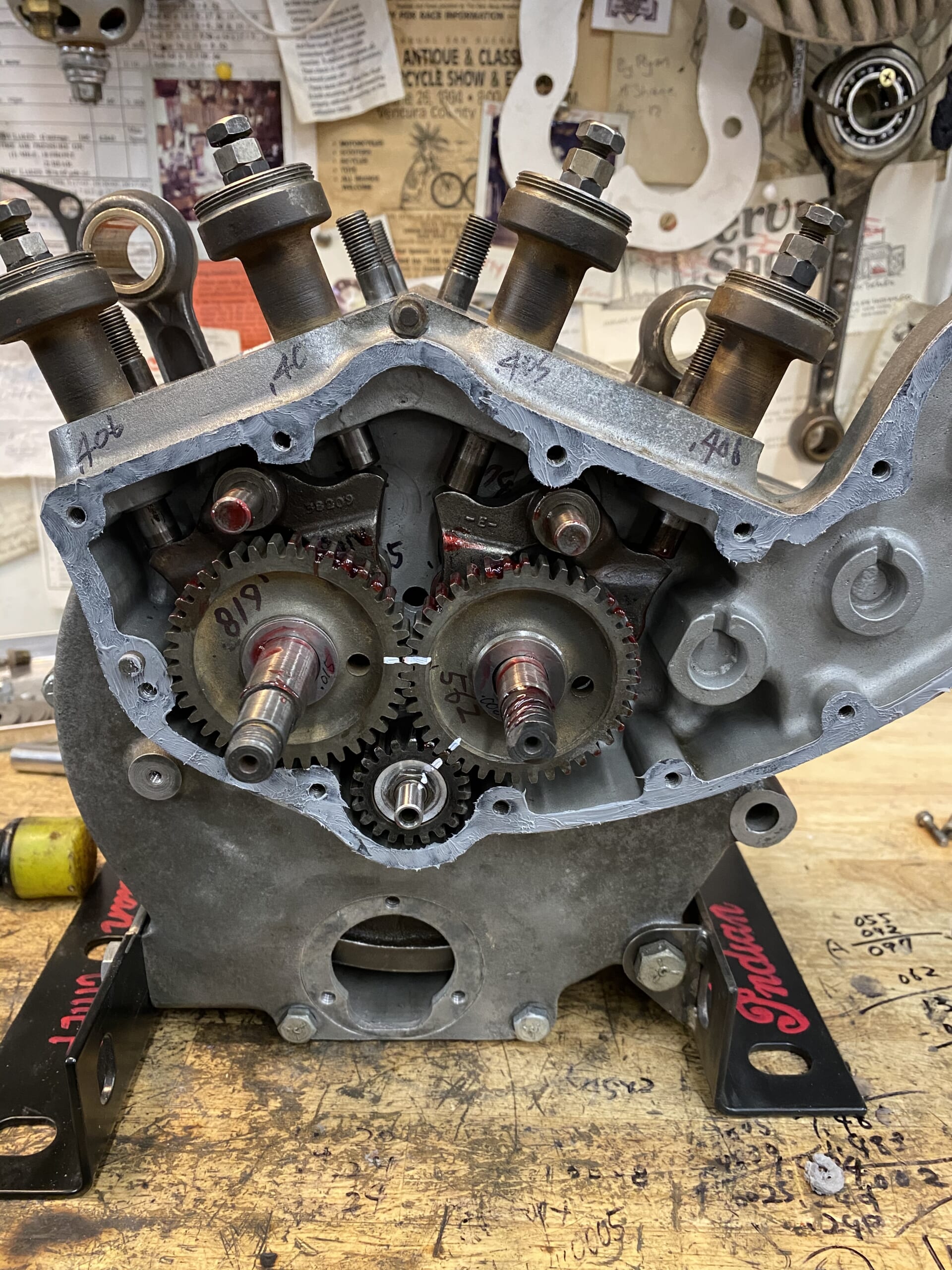

フロントとリアのガムギアとピニオンギアのマークを合わせカムリフターを少しリフトして装着します。
マグネットモデル用にフロントカムには3個のマークがあります。装着後スムーズに全て動くか確認します。
IMG_2642

フィードポンプギアからピニオンに行く間のフェルトとカラー。今迄何度か問題が起きた事がありますので対策します。

ブリーザディスクバルブの消耗があったので交換します。



ちなみに昔チーフは市販車とポリス用でディスクの形が違ったみたいです。興味深いですね🙂
