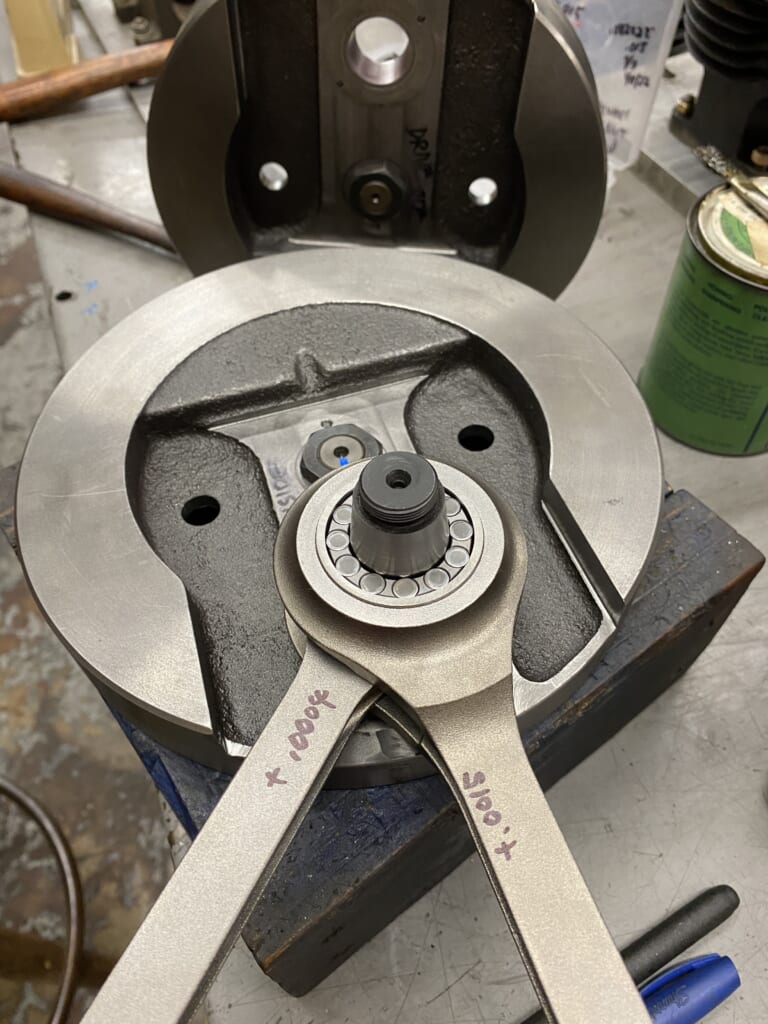

コネクティングロッドやクランクピン、ローラーベアリングの測定

Measure connecting rods, crankpins and roller bearings

オスとメスロッドのIDが少し違うのでホーニングで調整

I.D. of the male and female rods are slightly different, so adjust by honing.

今回はT&Oの80フライウィールを使いストローカーに。もちろんボルトオンでは使えません。

クランクバランス取りの前に一度仮組みしてみます

This time, I used T&O 80 flywheel as a stroker. It can not be used with bolt-on.

Trial assemble before crank balancing.
テーパー部の当たりと深さcheck

Check the contact and depth of the taper part

ピニオンシャフトも

Also pinion shaft

仮組み

Trial assemble

スラスト調整

Thrust adjustment

スラストワッシャーの座りが悪いのでcheck.

原因はKeyが少し当たっていたので修正

The thrust washer is not seated properly.

Because the key was hit a little,so fix it.

クランクケースに仮組み。メスロッドがバッフルにヒットしてクランクが回りません。

Trial assemble to the crankcase

ピニオンケース側。マーキングしてヒットしていないかテスト準備

Pinion case side.

仮ピストンを使いストローカー用に短く加工

Machined short it for stroker using temporary piston

74ピストンだとケースにぶつかります。

If it's a 74 piston, it will hit the case

シリンダーも仮組みして

Temporarily assemble the cylinder

ロッドの当たる所を加工していきます。

Machined the part where the rod hits.

この辺もがっつり当たります

ミルにセットして

This area also hits. Set in mill

逃し加工

裏側も

Back side

ピニオンケースも

Pinion case,too

逃げました。

Did it

その後も何度か逃しを追加してやっとクランクが回るようになりました。

After that, I added few times and finally the crank turned.

次はクランクJob

Next Crank Job
